激光光刻機

支持多種視覺定位特征，500萬像素點抓靶時間小于1秒鐘，克服了印刷變形過大導致激光蝕刻偏位的問題，定位精度≤±3μm。

所屬分類：

激光光刻機

咨詢熱線：

15016016064

推薦產品

產品留言

機器優點
激光蝕刻為干式蝕刻，加工制程簡單，所有加工均由軟件自動控制，產品一致性高，良率高達99%。
CCD視覺自動尋靶，一次性可加工650mmx550mm范圍，拼接精度≤±3μm。
激光蝕刻機5萬小時無耗材，免維修，使用成本低，替代黃光制程。

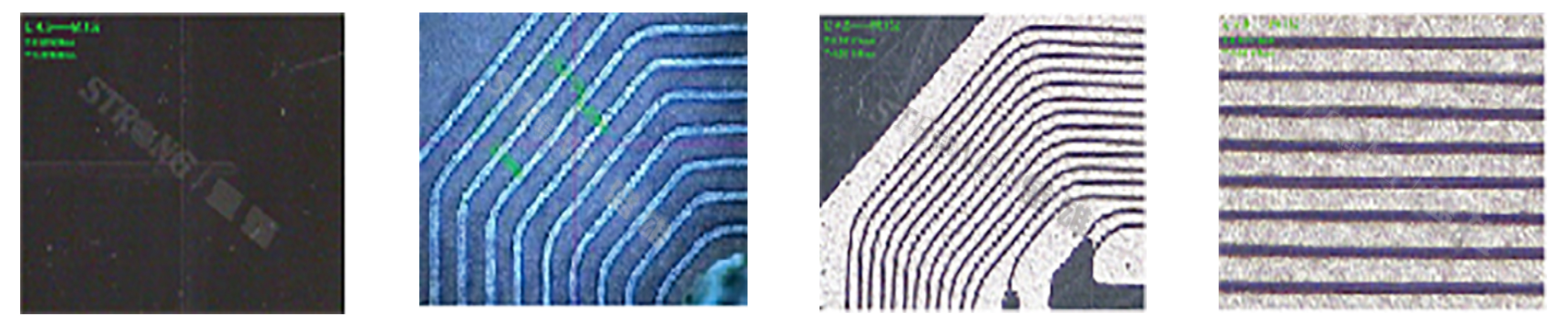

最小蝕刻線寬20μm，支持銀漿線路和ITO一次性同時蝕刻,輕松實現單層多點電容屏傳感器線路蝕刻。
支持多種視覺定位特征，500萬像素點抓靶時間小于1秒鐘，克服了印刷變形過大導致激光蝕刻偏位的問題，定位精度≤±3μm。
規格參數

序號	項目	參數
01	激光器類型	532/1064nm(納秒/皮秒可選)
02	激光功率	20W
03	光束質量	M²<1.3
04	聚焦方式&加工頭數	平場聚焦鏡單頭、雙頭
05	最小聚焦光斑直徑	Φ20μm/Φ10μm

序號	項目	參數
01	加工速度	1000-4000mm/s
02	最小蝕刻線寬	20μm
03	蝕刻線寬精度	±3μm
04	最大工作范圍	650mm*650mm任意自動拼接
